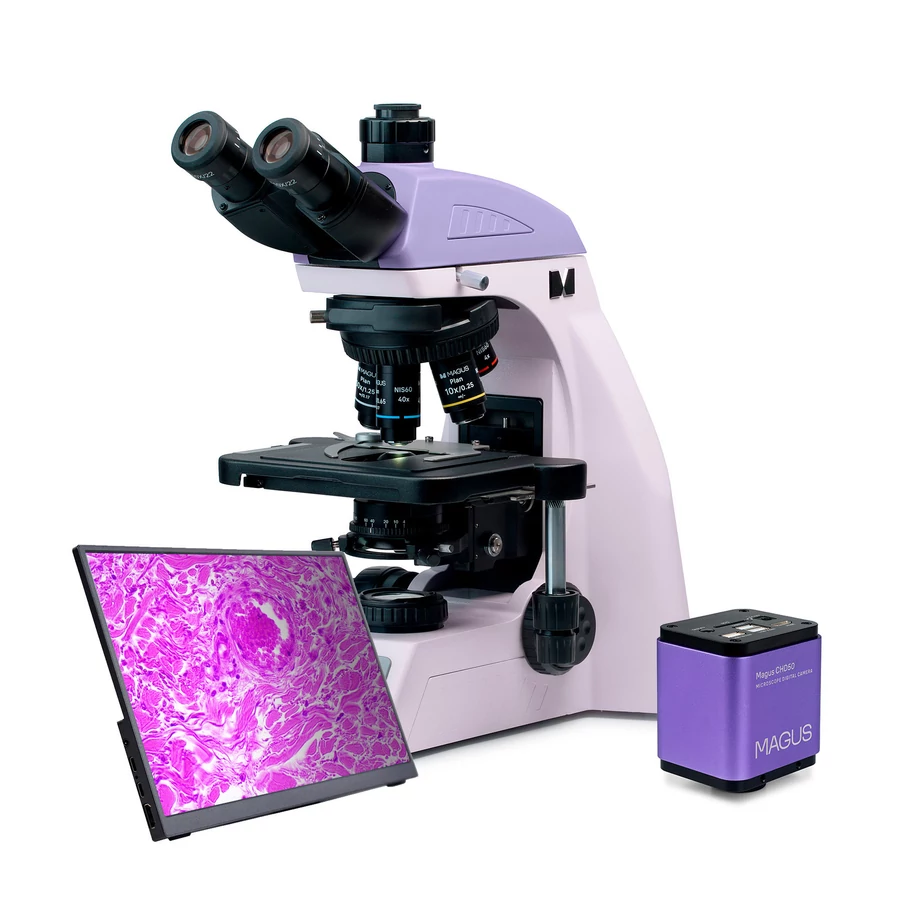

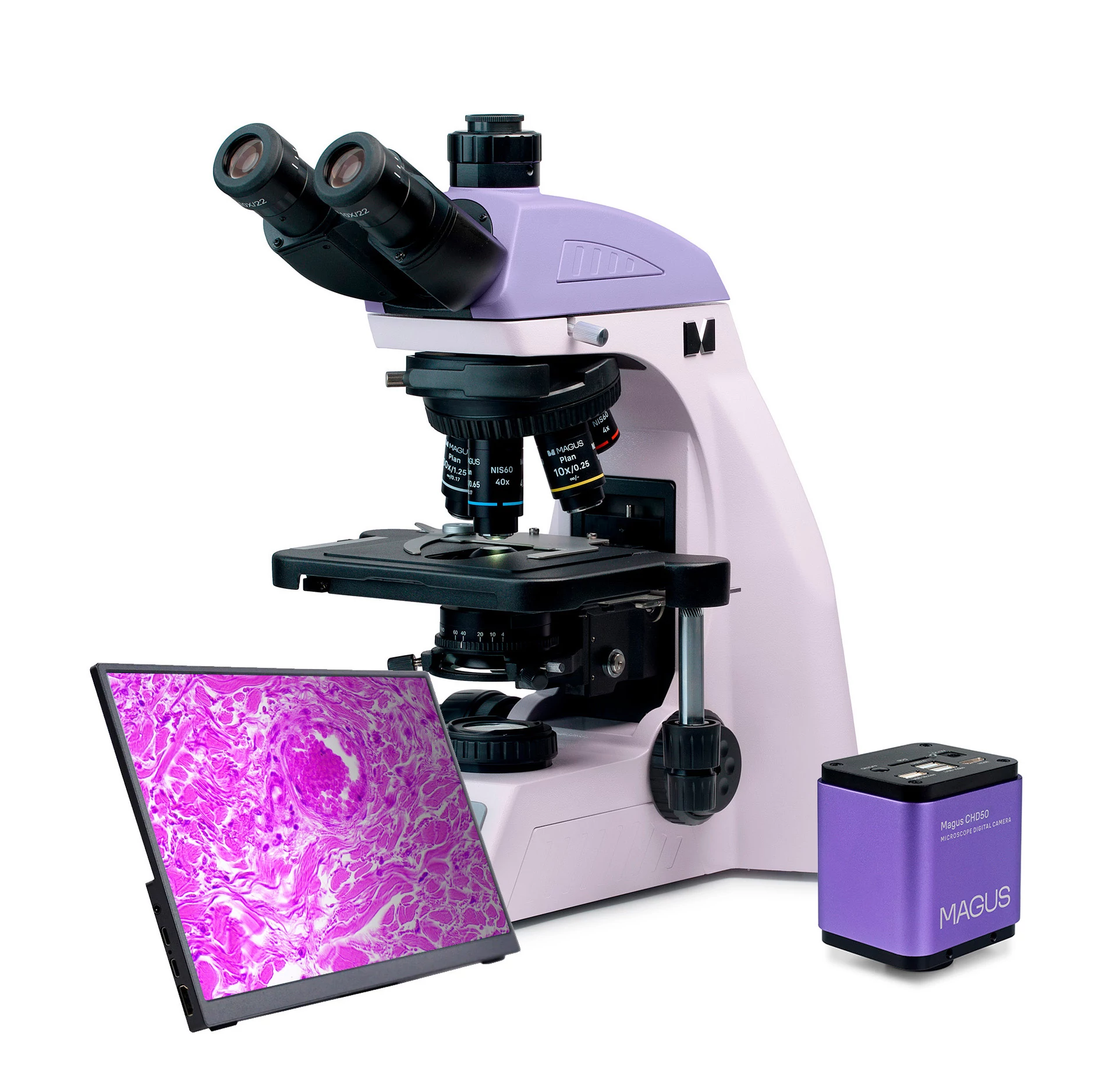

MAGUS Bio D260T LCD biológiai digitális mikroszkóp

A mikroszkóp alkalmas az átlátszó és áttetsző biológiai minták, például kenetek és keresztmetszetek megfigyelésére a világos látóterű mikroszkóptechnikával, áteső fényben. Az opcionális kiegészítőknek hála sötét látóterű, fáziskontrasztos, fluoreszcens és polarizációs vizsgálatokhoz is használható. A kódolt revolverfej fenntartja a kényelmes fényerősséget az objektívek közti váltáskor. A mikroszkóp intelligens világításvezérlő kutatók napi munkájának kényelmét és sebességét. Az intelligens/smart funkciók segítenek a diákoknak könnyedén elsajátítani a szakmát és megszerezni a szükséges tapasztalatot. A mikroszkóp a laboratóriumi, kutatási és oktatási munkák elvégzésére is alkalmas. A mikroszkóp 8 MP-es kamerával és három videojel-továbbító csatlakozóval rendelkezik: HDMI, USB 2.0 és WLAN. Egyszerre több eszközhöz is lehet csatlakoztatni: monitorhoz, laptophoz és asztali számítógéphez. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert. A digitális mikroszkópban található monitor 4K felbontású.

Digitális kamera

A MAGUS CHD50 egy digitális, autofókusz funkcióval rendelkező HDMI-kamera, amely három videointerfészt támogat. A kamera 8 megapixeles érzékelővel rendelkezik, és valósághű, 4K felbontású (3840x2160 px) képeket készít, valamint a monitor felbontásától függően automatikusan vált a 4K és a Full HD között. A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. WLAN-on vagy USB 2.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik. A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A valós idejű kép megjelenítése érdekében mikroszkópra szerelt kamerához csatlakozik. Kompatibilis a 4K felbontással működő MAGUS HDMI kamerákkal. A képernyő képátlója 13,3 hüvelyk. Az IPS érzékelő világos képet biztosít nagy látószögekkel: ha ferde irányból nézi a monitort, a színek akkor sem torzulnak el. A kijelző elhelyezhető egy összecsukható állványon az asztalon, vagy közvetlenül a kamerára szerelhető, attól függően, hogy a felhasználó számára melyik a kényelmesebb.

Mikroszkóp fejrész

Háromszemlencsés, végtelenre korrigált optikával. A szemlencsecsövek 360°-ban elforgathatók. A felhasználó a szemlencse magasságát a saját testalkatához igazíthatja. A digitális kamera a háromszemlencsés tubusba van szerelve. A fénynyaláb fixen 50/50-es felosztású. A függőleges tubus 0,55x nagyítást biztosít. A mellékelt 1x adapterrel párosítva a kameránál kapott végső nagyítás 0,55x. A kamera kiválasztásához, valamint a felbontás és az érzékelőméret kiszámításához a 0,55x végső nagyítási tényezőt használja. Az alapkonfiguráció tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni. Lapos gumi szemkagylók védik a szemüveget a karcolódástól.

Revolverfej és objektívek

A kódolt revolverfej öt objektívnek biztosít helyet, és a belső rész felé néz: a felhasználó láthatja az optikai útvonalba illesztett objektívet, a tárgyasztal feletti terület pedig szabad marad. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A parfokális távolság 60 mm. A megnövelt, 1,5 mm-es munkatávolsággal rendelkező 40x objektív további védelmet nyújt, hogy az elülső lencse ne érintkezzen az immerziós olajjal a revolverfej forgatásakor. A revolverfej fölött egy dugóval lezárt nyílás található az analizátor számára.

A kényelmes fényerő fenntartása a nagyítások közti váltáskor

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Bio D260T LCD, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Bio D260T LCD kényelmesebbé teszi a munkát és időt takarít meg, még akkor is, ha munka közben gyakran kell nagyítási fokot váltani.

Fókuszáló mechanizmus

Koaxiális durva- és finomfókusz-állító gombok. A durvafókusz-állító gomb a bal oldalon található. A finomfókusz-állító gombok mindkét oldalon megtalálhatók a jobb oldali gombon speciális mélyedések találhatók az ujjak számára. A bal oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

Tárgyasztal

A tárgyasztalon nincs X-tengelyes fogasléc, ami javítja az ergonómiát. A szíjhajtású mechanizmus lehetővé teszi a minta sima mozgását. A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók. A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat.

Kondenzor

A kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark. A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzor testén az objektívek nagyításának jelölése, a gyűrűn pedig egy indikátorjelölés található. A egyes objektíveken a kontraszt eléréséhez ajánlott úgy elfordítani a gyűrűt, hogy a referenciajelölés megfeleljen az éppen használt objektív nagyítási jelölésének. A kondenzoron található egy dugóval ellátott nyílás a sötét látóterű vagy a fáziskontrasztos csúszka számára. A megfigyelési módszer módosítása során a csúszkával idő takarítható meg.

Fényforrás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

Áteső fényű Köhler-világítás

A Köhler világítás javítja a megfigyelt minta képminőségét: minden egyes objektívvel elérhető a maximális felbontás, és a látómező egyenletesen kerül megvilágításra anélkül, hogy a széleken sötétedés jelentkezne. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

Állapotjelző LCD-képernyő

A mikroszkóp alján található LCD-képernyő megjeleníti az objektív nagyítását, a fényforrás fényerejét és színhőmérsékletét, valamint a működési módot ('alvó', 'eco'). A felhasználó a képernyő és két gomb segítségével beállíthatja a fényerőt, zárolhatja a fényerő-beállítást, valamint beállíthatja az alvó üzemmódot és az automatikus kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Bio D260T LCD kényelmes munkavégzést biztosít a felhasználónak. A mikroszkóp fejrészének elforgatásával a felhasználó úgy választhatja meg a látószög magasságát, hogy ne terhelje meg a hátát és a nyakát. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra. A mikroszkóp minimális kézmozdulattal működtethető, mivel a hosszú tárgyasztalvezérlő fogantyú és a finomfókuszálási gomb ugyanazon a munkaterületen található. A mikroszkóp speciális hordozófogantyúval van ellátva. A kialakításnak köszönhetően a tápkábel rejtett helyen található, ami nemcsak a munkahelyi esztétikát javítja, hanem fokozza a mikroszkóp biztonságos hordozását, valamint leegyszerűsíti a készülék tárolását is.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Az opcionális objektívek további nagyítást tesznek lehetővé. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-eszköz, az epifluoreszcens szerelék, a sötét látóterű csúszka és a polarizátor/analizátor készlet több kontraszttechnikát tesz lehetővé, így a világos látótérben láthatatlan mintákat is tanulmányozhatja. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Bio D260T LCD a következő modellekre kínál alternatívát: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

A mikroszkóp jellemzői:

• Átlátszó és áttetsző objektumok megfigyelése világos látótérben, áteső fényben
• A háromszemlencsés fejrész függőleges tubussal a digitális fényképezőgép felszereléséhez és a megfigyelőhöz igazodó magasságállítással a fénysugár 50/50 arányú felosztása
• Kódolt revolverfej: a fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• Az áteső fényű világítást energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED biztosítja
• Áteső Köhler világítás, központosított és állítható magasságú kondenzor objektívnagyítási jelölésekkel
• Okos világításvezérlő rendszer: automatikus fényerő-kiválasztás, fényerő-szabályozás zárolása, időzített automatikus kikapcsolás, LCD működésiállapot-kijelző
• X-tengelyű beállítóállvány nélküli tárgyasztal hosszú vezérlőfogantyúval a kényelmes működtetés érdekében
• Ergonomikus állvány hordozófogantyúval és a tápkábelek rejtett elhelyezése
• Kompatibilis, opcionális tartozékok széles választéka

Kamerafunkciók:

• A kamera használatához nincs szükség számítógépes kapcsolatra vagy szoftver telepítésére, hiszen egy HDMI interfészen keresztül önállóan működik. WLAN és USB 2.0 interfészen keresztül számítógéphez is csatlakoztatható.
• HDMI üzemmódban az autofókusz megkönnyíti a képélesség beállítását
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) bármilyen videokimeneti interfésszel a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni
• A szoftver a következő funkciókat kínálja: fényképek és videók rögzítése, szerkesztése és külső monitoron történő megjelenítése, valamint hosszúság- és szögmérés

A monitor jellemzői:

• A 4K felbontás nagyon részletgazdag, tiszta és valósághű képeket biztosít
• Az IPS érzékelő világos és szaturált képet kínál széles függőleges és vízszintes látószögekkel
• A kamerára vagy asztalra is rögzíthető a felhasználó tetszése szerint

Csomag:

• MAGUS CHD50 digitális kamera (digitális kamera, HDMI-kábel (1,5 m), USB 3.0-kábel (2 m), USB-egér, 32 GB-os SD memóriakártya, 12 V/1 A (európai) hálózati adapter, USB flash meghajtó illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és jótállási jegy)
• MAGUS MCD40 LCD-monitor
• Beépített tápegységű állvány, áteső fényforrás, fókuszáló mechanizmus, tárgyasztal, kondenzortartó, revolverfej
• Abbe kondenzor
• Háromszemlencsés mikroszkópfej
• Sík-akromatikus objektív Plan 4x/0,10 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 10x/0,25 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 40x/0,65 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,25 olaj ∞/0,17 (rugós szerkezetű), parfokális távolság: 60 mm
• 10x/22 mm-es szemlencse nagy szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemkagyló (2 db)
• C-foglalat adapter
• A mikroszkóp tápkábele
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Sík-akromatikus objektív Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 20x/0,40 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,10 ∞/0,17 víz, parfokális távolság: 60 mm
• Sík-félapokromatikus fluoreszcens objektívek készlete: 4x, 10x, 20x, 40x, 100x (olaj) ∞/0,17 parfokális távolság 60 mm
• Fáziskontraszt eszköz: fáziscsúszkák, fázisobjektívek, kiegészítő központosító teleszkóp
• Fáziskontraszt eszköz: fáziskontraszt-kondenzor, fázisobjektívek, kiegészítő központosító teleszkóp
• Sötét látóterű csúszka
• Száraz, sötét látóterű kondenzor NA 0,7–0,9
• Olajjal működő, sötét látóterű kondenzor NA 1,3–1,26
• Epifluoreszcens szerelék LED-fényforrással, fluoreszcens szűrőkockák, és tápkábel
• Polarizátor-/analizátor-készlet
• Digitális kamera
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
• C-foglalat adapter
